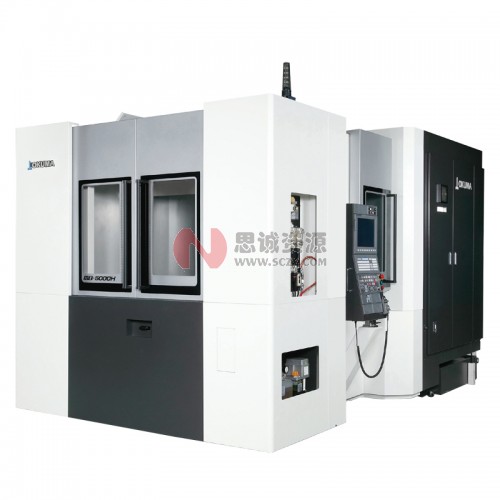

自營日本大隈_OKUMA高速臥式加工中心MB-4000H/5000H/8000H/10000H

含稅價

￥待詢價（提交訂單10分鐘內獲取專屬報價單）

品牌: OKUMA(大隈)

產品分類: 加工中心

型號: G61DE9DED3E708

單位: 件

配送倉庫: 國內倉庫

貨期

產品亮點: 高速臥式加工中心MB-4000H/5000H/8000H/10000H

數量: - +

產品樣本

日本大隈_OKUMA高速臥式加工中心MB-4000H/5000H/8000H/10000H.pdf

: 立即購買加入購物車

服務保障: 發票保障　正品保障

支付方式: 支付寶 微信支付 銀行轉賬

品牌專區

進入品牌專區

服務說明

1、由思誠資源優選發貨，并提供售后服務

2、因庫存實時變化，具體發貨時間以實際發貨為準

OKUMA(大隈)區域經理 李經理：18929218517咨詢

商品詳情

PDF數據手冊

高速臥式加工中心MB-4000H/5000H/8000H/10000H

MB-10000H

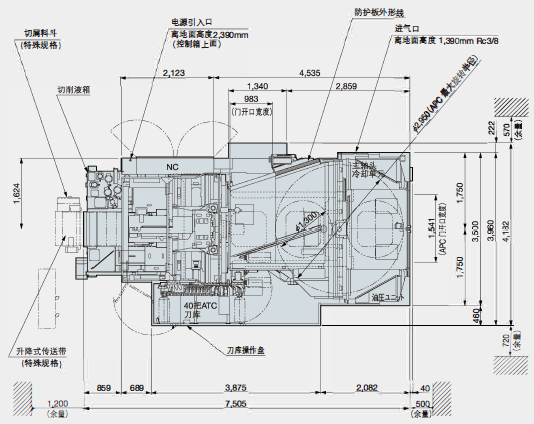

規格圖·安裝圖

MB-8000H

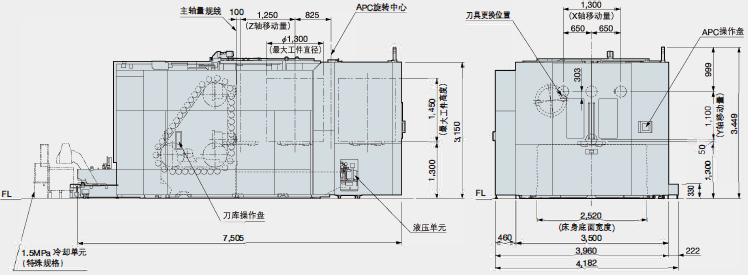

規格圖·安裝圖

高精度、高生產性

以輕快、舒適的操作為理念，

推出了適合從量產零件加工到高附加值大型工件加工的系列

．高生產性縮短非切削時間

．高精度通過Thermo-Friendly Concept實現出眾的精度穩定性

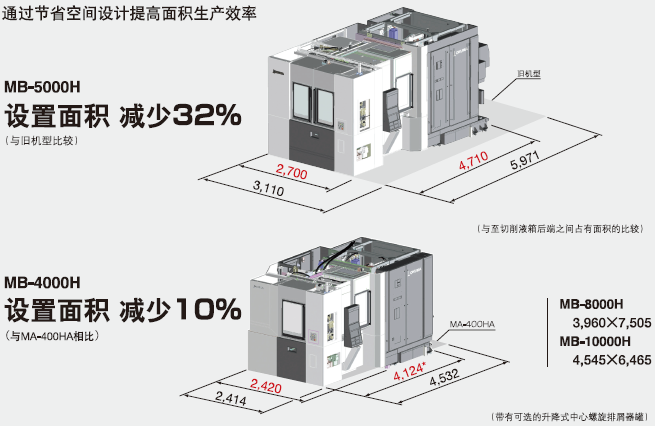

．節省空間

．?dāng)U展性靈活的規格擴展性 (ATC, APC的模塊化）

．操作性令人舒適的操作

高生產性

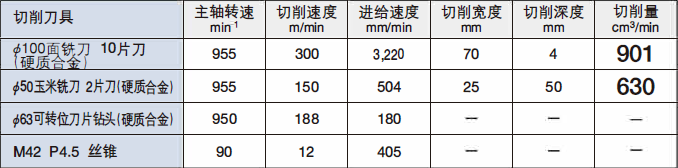

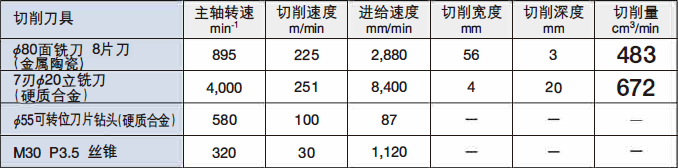

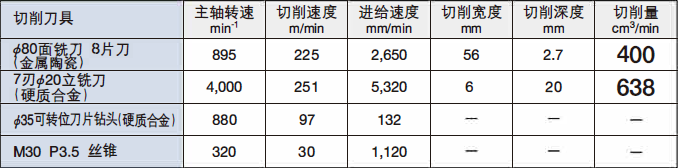

加工能力

1,081 cm3/min (MB-BOOOH實例）

φ200面銑刀被切削材料S45C

大功率主軸6,000min-1(VAC45/37kW [20分／連續］）（特殊規格）

MB-4000H

標準主軸l5,000min-1

VAC26/l 8.5kW(l 0分／連續）

被切削材料S45C

MB-5000H

標準主軸 l 5.000min-1

VAC26/ l 8.5kW (l 0分／連續）

被切削材料 S45C

MB-8000H

標準主軸 6,000min-1

VAC30/22kW (l 0分／連續）

被切削材料 S45C

MB-8000H

大功率主軸 6.000min-1

VAC45/37kW (20分／連續）

被切削材料 S45C

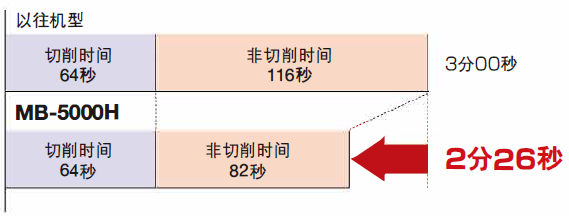

加工時間比較

非切削時間縮短30% (MB-5000H實例）

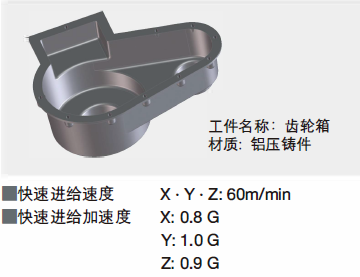

．鋁制部件加工示例

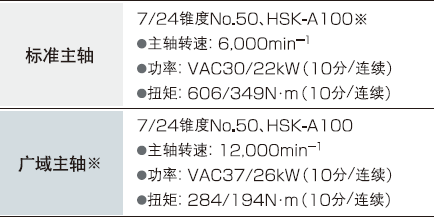

高速、高功率加工

標準主軸能夠用千諸多領域，而高速．廣域主軸可對鋁材和模具進行高精度加工，大功率主軸則適用于難加工的材料和加工余量大的重切削。

MB-4000H

MB-5000H

MB-8000H

MB-10000H

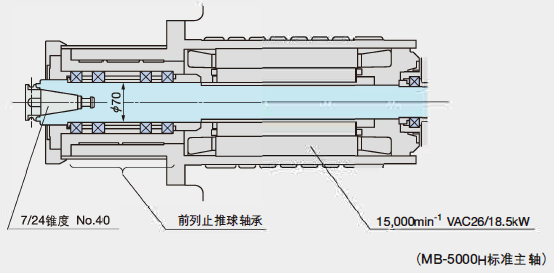

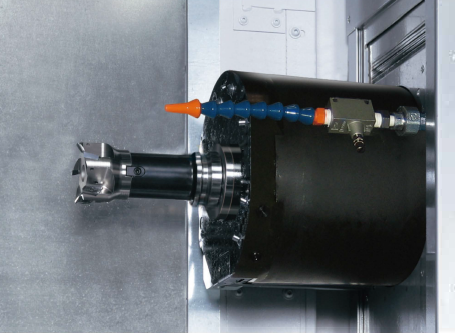

．內置式電機主軸

■高速?gòu)椡彩街鬏S

■長壽命油霧潤滑

．主軸熱位移控制 TAS-S

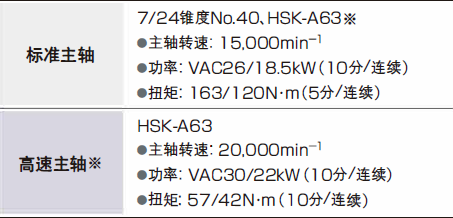

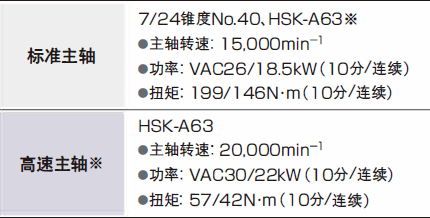

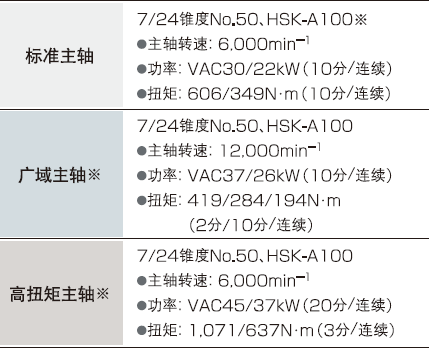

■標準規格

■特別規格

縮短非切削時間

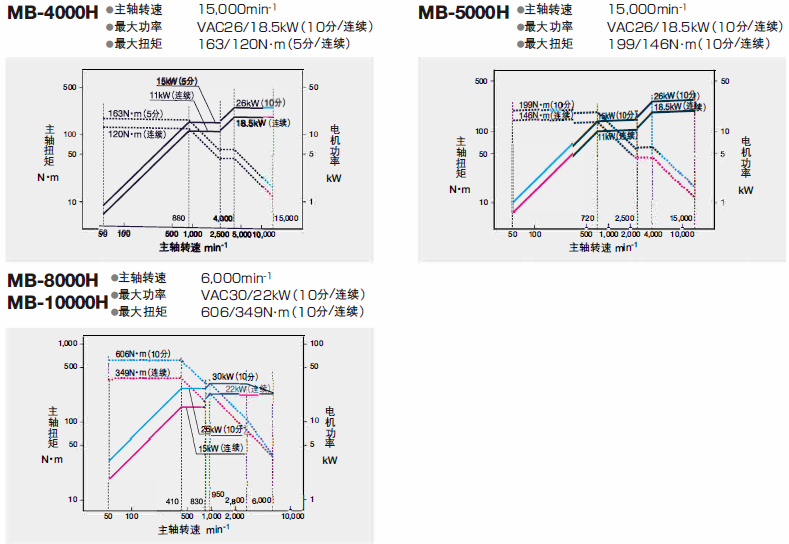

主軸扭矩、功率圖（標準規格）

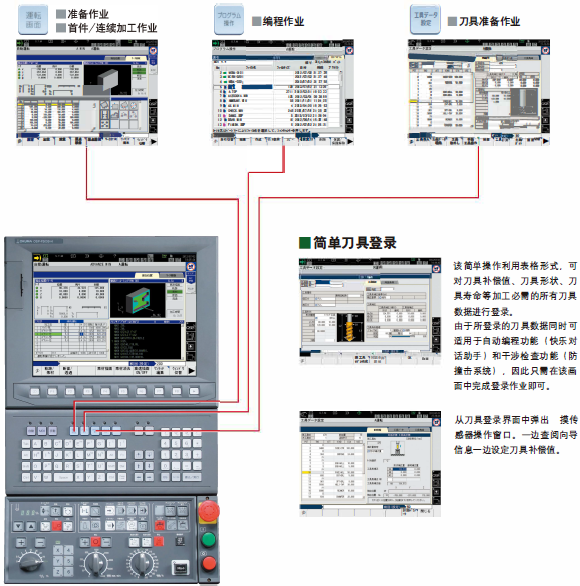

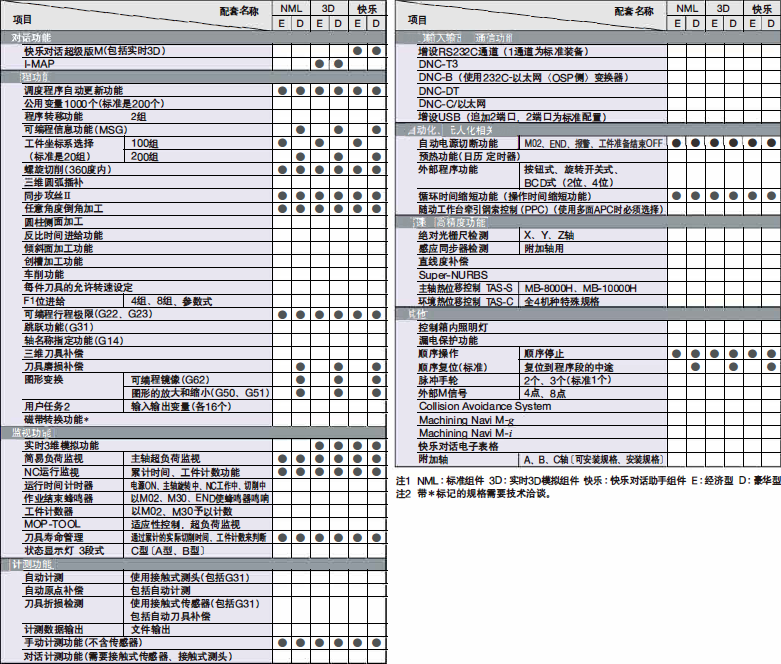

大喂的CNC裝置 0SP-P300M

操控工作機械的愉悅

正是機床廠家制作的CNC實現了 “簡單操作＇。徹底研究工作機械操作人員的作業方式，以便遵循操作人員的思路形成流暢的操作步驟，據此無論是熟練工還是初學者都可穩步操作工作機械。想看的、要做的均可在1個作業畫面中完成的 “1個畫面操作“首先按下3個鍵中的任意一個，選擇作業畫面。接下來便可利用畫面點觸或功能鍵選擇想看的、要做的內容，并實施作業。

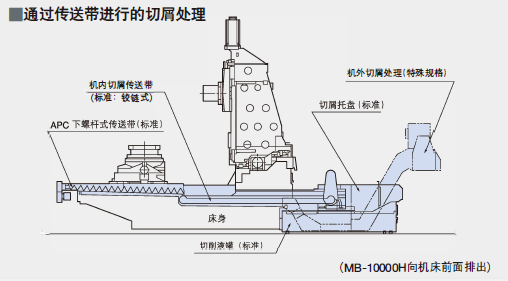

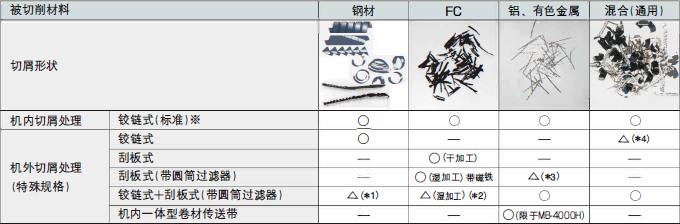

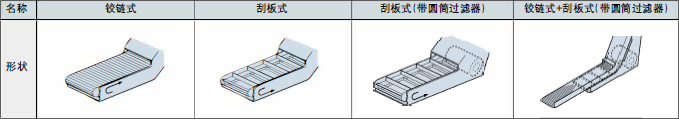

．排屑器排薦規格 (MB-10000H要特別對應。詳情請咨詢OKUMA營業擔當。）

．機外切屑處理（升降式傳送帶）的代表型式

高精度加工

一體型滾珠絲杠托架(MB-1000OH除外）

Y軸電機座冷卻

．滾珠絲杠冷卻(MB-4DOOH、MB-5DOOH是特殊規格）

．高精度分度工作臺

托板落座面采用錐形導向方式實現高精度NC0.001度分度式：

MB-4000H采用（標準）

MB-5000H8000H10000H（特殊規格）

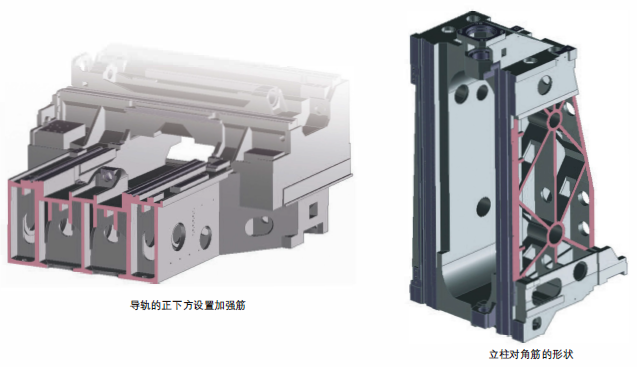

MB-5000H采用高剛性3點支撐床身實現高精度穩定性

．支撐較重高速位移的床身

MB-lOOOOH

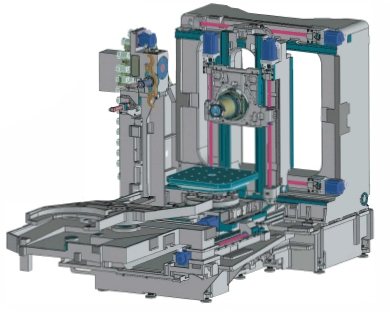

所有移動軸均采用高精度雙滾珠絲杠

．機床規格

	項目	單位	MB-4000H	MB-5000H	MB-8000H	MB-10000H
移動量	X軸移動量（立柱左右／MB-10000H支架左右）	mm	560	760	1 ,300	1 ,400
	Y軸移動量（主軸頭上下）	mm	560	760	1 ,1 00	1 ,250
	Z軸移動量（工作合前后）	mm	625	760	1 ,250
	工作臺上面至主軸中心的距離	mm	50~610	50~810	50~1 ,1 50	-20~1 ,230
	工作臺中心線至主軸端面的距離	mm	85~710	135~895	1 00~1 ,350
托板	工作臺面尺寸	mm	400X400	500X500	800X800	1,000X1 ,000
	最大裝載重量	kg	400	500	2,000 [2,500]米 1	2,000
	分度角度	度	0.001	1 [0.001]	1 [0.001 ]
	最大裝載工件尺寸	mm	φ600X900	φ800X1,000	φ1300x1450	φ1400x1450
主軸	主軸轉速	min-1	50~15,000 [50~20,000]		50~6000 [1200、6000高轉矩]	50~6000 [50~12000]
	主軸錐孔		7/24錐度No.40 [HSK-A63]		7/24錐度No.5O[HSK-A 1 00]
	主軸軸承內徑	mm	φ70		φ100
進給速度	快速進給速度	m/min	X·Y?Z:60 [62]		X·Y?Z:50
進給速度	切削進給速度	mm/min	60,000		50,000
電機	主軸電機 (10分／連續）	kW	26/18.5 [30/22]		30/22 [37/26、45/37(20分／連續）］	30/22 [37/26]
	進給軸電機	kW	X:4.6、Y·Z:3.5	X·Y?Z:4.6	X:5.1 、Y:3.5X2、Z:5.1	X·Y?Z:4.6X2
	工作臺分度電機	kW	3		4.6
ATC	刀柄型式		MAS403 BT40 [HSK-A63]		MAS403 BT50 [HSK-A 100]
	拉釘型式		MAS2型［一］		MAS2型［－］

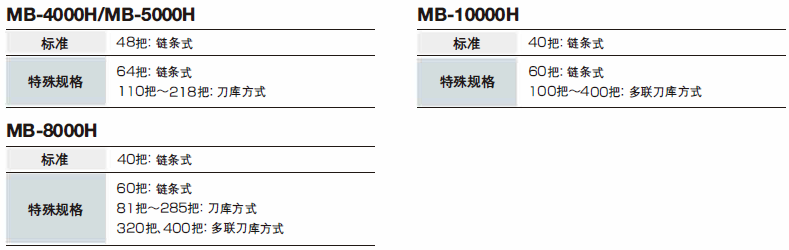

	刀具容納數	把	48 [64、 110~218]		40 [60、 81 ~285、 320、 400]	40[60、100~400]
	刀具最大直徑（有鄰接刀具時）	mm	φ70		φ140
	刀具最大直徑（無鄰接刀具時）	mm	φ150*2		φ240 [φ315]*3	φ240
	刀具最大長度	mm	300 [400] 3	300 [450]3	600 [700]*3	600
	刀具最大重量	kg	10		25 [30]*3	25
	刀具選擇方式		隨機存儲[110把以上是固有地址方式］		隨機存儲[81把以上是固有地址方式］	隨機存儲[1 00把以上是固有地址方式］
機床尺寸	機床高度	mm	2,647	2,829	3,449	3,41 0
	占地面積長X寬	mm	2,420X4, 700	2,700X4,725	3,960X7,505	4,545X6,465
	機床童量	kg	9,500	11,500	26,500	29,800

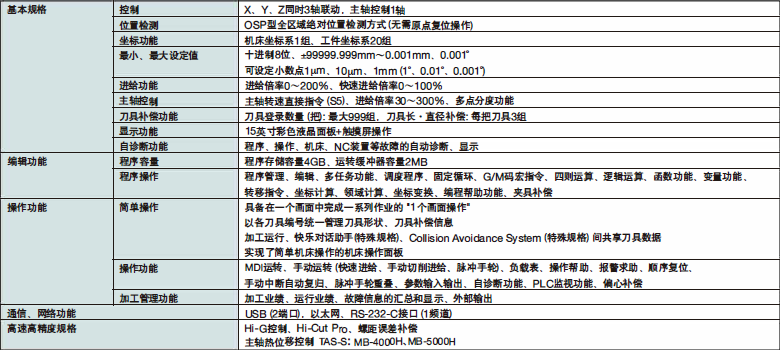

控制裝置			OSP-P300M		OSP-P300M

刀具尺寸圖

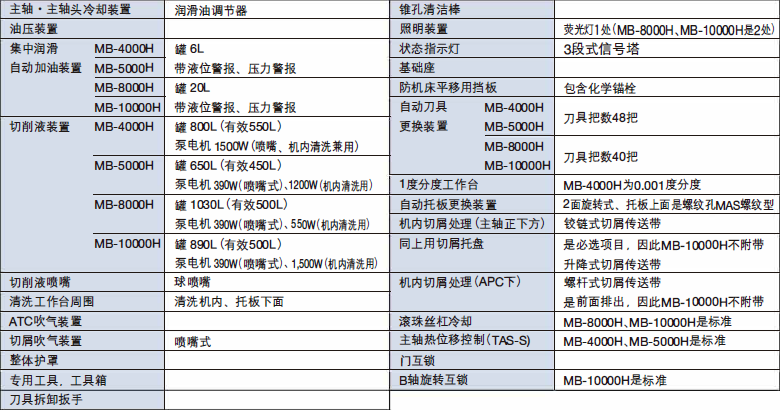

．標準規格

操作性

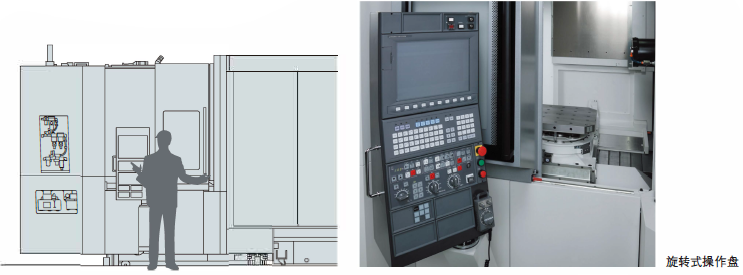

獨立左側操作盤(MB-1000OH除外）

易于一邊觀察一邊作業（可以旋轉）

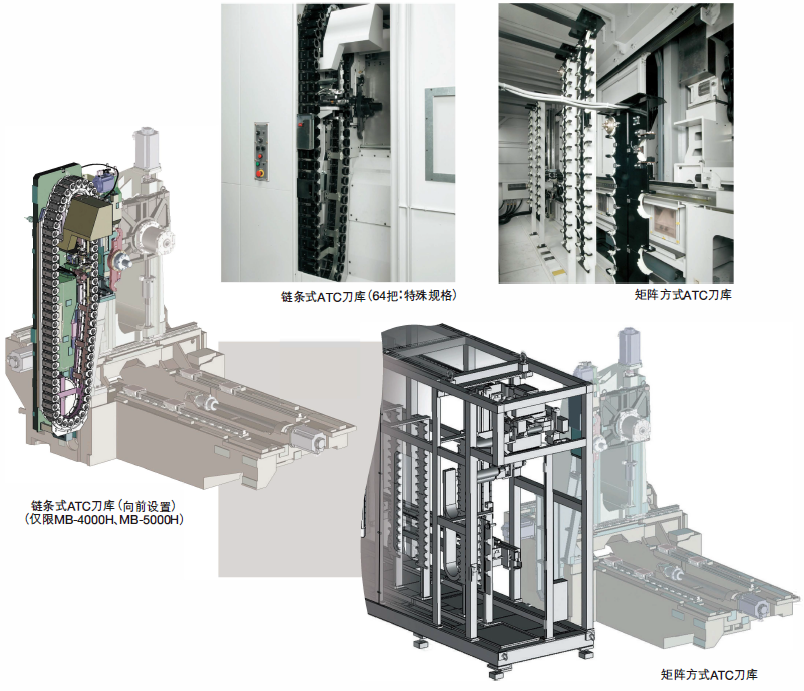

．向前配置ATC刀庫（限于MB-4000H、MB-5000H)

．易千更換刀具 48把 64把

．刀庫門可打開至地面

．切屑處理

．通過中心槽從主軸正下方

直接排出切屑

．護罩使得切屑不堆積保持加工室內清潔

．清洗機內、清洗托板下面

擴展性

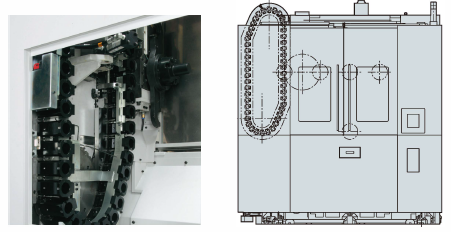

．節省空間并容納多把刀具

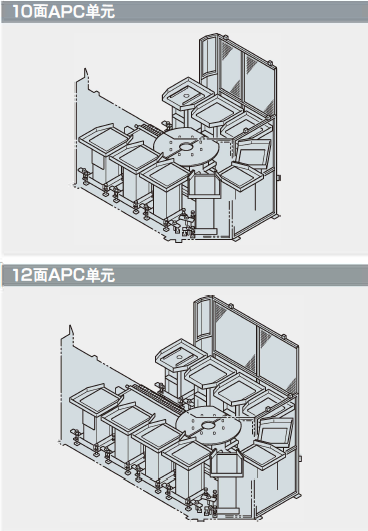

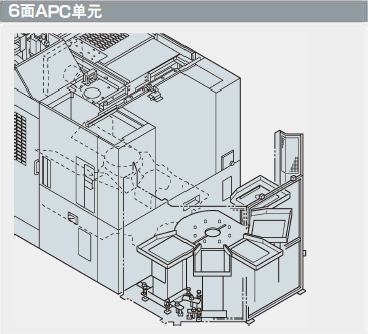

柔性APC單元

■將多面APC單元連接到標準2面旋轉APC

■APC更換時間與標準相同

■結合工廠布局、生產形態，靈活對應(MB-lOOOOH除外）

對應FMS

．易于實現24小時運轉的

小型FMS

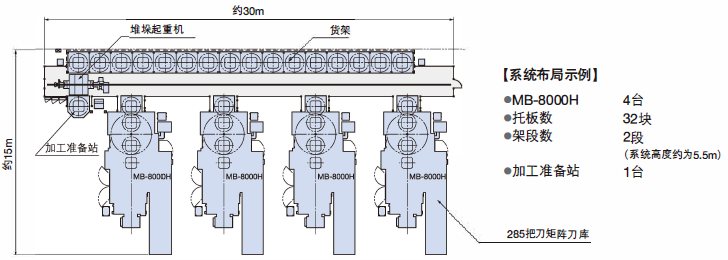

．使用多功能且高擴展性的堆堍起重機的FMS


