5軸控制立式加工中心MU-400VⅡ

通過一次裝夾實現多面加工

在零件生產的效率化、高精度化方面發揮威力

高速、高精度5軸加工機床

通過基于接受溫度變化的獨特構思的熱位移控制 "Thermo-Friendly Concept"，將以出眾的熱穩定性引以為豪的ACE CENTER MB-V作為基礎機床，配置耳軸構造的旋轉工作臺，實現高速高精度的5軸加工。

高速定位、高速ATC等高性能基礎機床，加上同級優化的工作臺旋轉速度、高精度定位、高剛性耳軸構造的旋轉工作臺，能夠?qū)?yīng)飛機部件等的5軸聯動加工到工序集約、一次裝夾多面加工等各式各樣的工件。

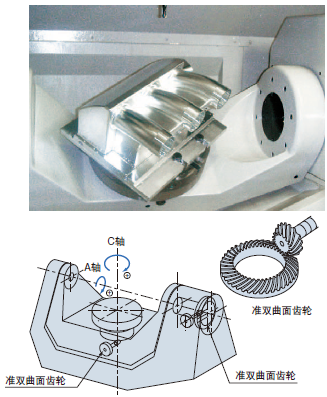

通過使用準雙曲面齒輪的耳軸式

2軸旋轉工作臺實現高速、高精度加工

●旋轉速度   C軸：C50min-1（300度/sec）

●分度精度   A軸：40min-1（240度/sec）

●重復精度   A?C軸　±4秒＊

最小分度角度 0.0001°  （＊：實測值）

一次裝夾多面加工

●減少夾具件數

●提高工件的加工精度

●無需更換工裝

控制成本并實現高效率生產

出眾的熱穩定性

Thermo-Friendly Concept

支撐高速、高品質加工的可靠技術

通過耳軸構造可實現高速、高精度加工

■旋轉范圍      ●C軸 ： 360度●A軸 ： ＋20～－110度

■最大承載尺寸   ●φ600 × h400mm   ＜一部分有限制。詳情請參照p.13＞

■最大承載重量   ●300kg

■高精度  ●分度精度　±4秒（A、C軸均是）＊●重復精度　±1秒（A、C軸均是）＊（＊ ： 實測值）使用高精度磨削加工齒輪（使用熱處理鋼耐磨損性出眾）高精度 DD編碼器檢測●C軸 ： 50min-1（300度/sec）●A軸 ： 40min-1（240度/sec） 采用準雙曲面齒輪

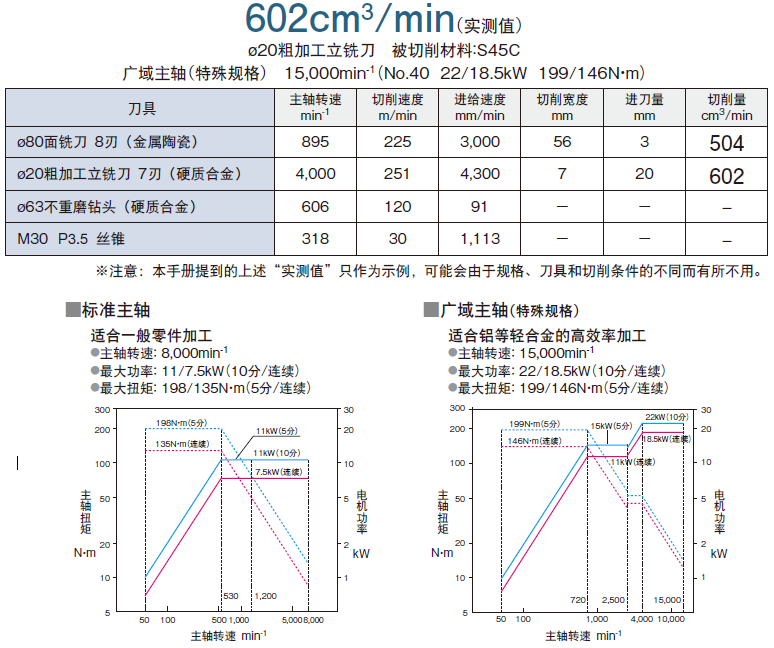

選擇符合加工需求的最適合的主軸

用于一般機械加工

標準主軸　8,000min-1　11/7.5kW（10分/連續）　198N?m（BT40）

用于模具、鋁等輕合金的高速、高效率加工

●廣域主軸（特殊規格）　15,000min-1　22/18.5kW（10分/連續） 199N?m（BT40）

●高速主軸（特殊規格）　20,000min-1　30/22kW（10分/連續） 57N?m（HSK-A63）

用于模具、小型精密部件的高速加工

高速主軸（特殊規格）　25,000min-1　15/11kW（10分/連續） 29N?m（HSK-A63）

                                       35,000min-1　15kW（連續）            4N?m（HSK-F63）

優秀的主機構造

熱穩定性構造

●熱量分布均勻及箱式組合結構

●冷卻單元和NC控制箱的散熱性好

●熱平衡性好的結構

●對切削液和切屑的隔熱性好

高剛性的主機構造

運用3D-CAD、FEM解析的高剛性主體構造

采用滑枕式鞍座進給構造

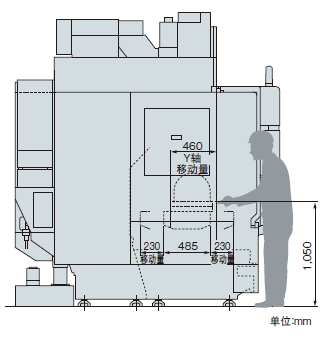

良好的操作性能

●加工狀態可視性良好

●工作臺接近性好

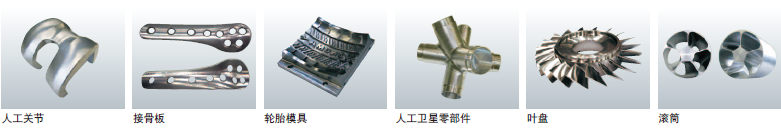

實現復雜形狀零部件的高效率5軸加工

憑借強大的加工能力提高生產率

高速動作縮短非切削時間

●快速進給 …… X、Y：40m/min

●高加減速主軸 … 1.2sec（0　8,000min-1）

●高速ATC ……… 1.2sec（T-T）

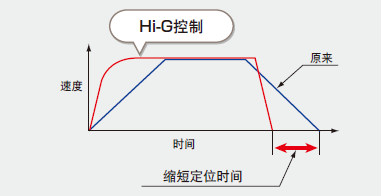

Hi-G控制（標準規格）

在定位過程中，本功能根據BL電機的轉速─扭矩特性來控制加/減速并抑制振動，從而能夠達到高速、穩定的定位。

Hi-G控制功能可減少定位時間，由此大大地減少了非切削時間。

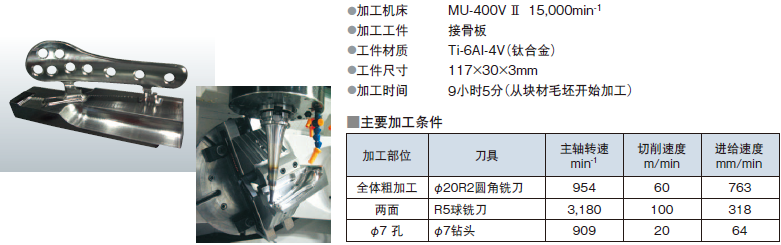

在分度、5軸聯動加工領域發揮威力

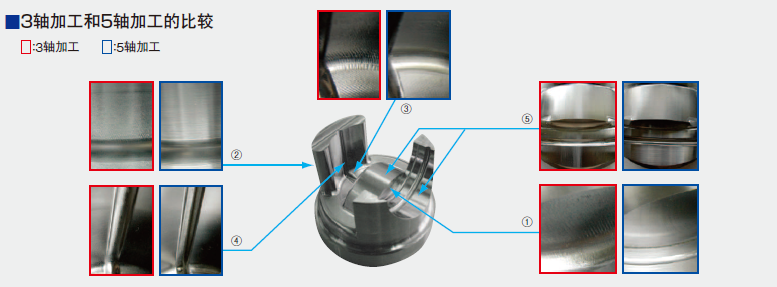

5軸分度/5軸聯動的高品位加工

一次裝夾 薄板加工

放心、確時的切屑處理

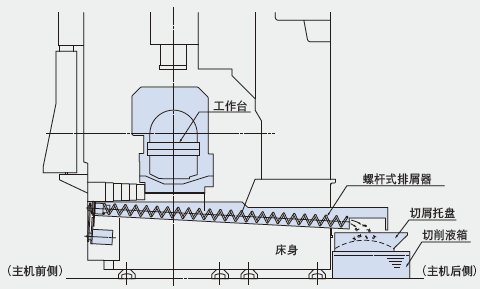

機內切屑處理（螺桿式:特殊規格）

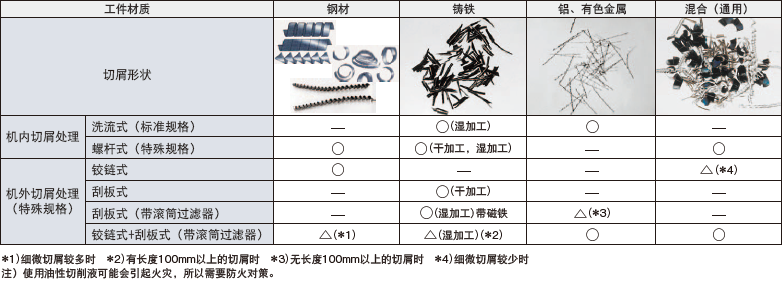

排屑器推薦規格（詳情請咨詢OKUMA營業擔當。）

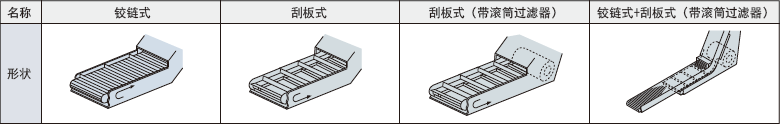

機外切屑處理（提升式排屑器）的代表型式

機床規格

標準規格

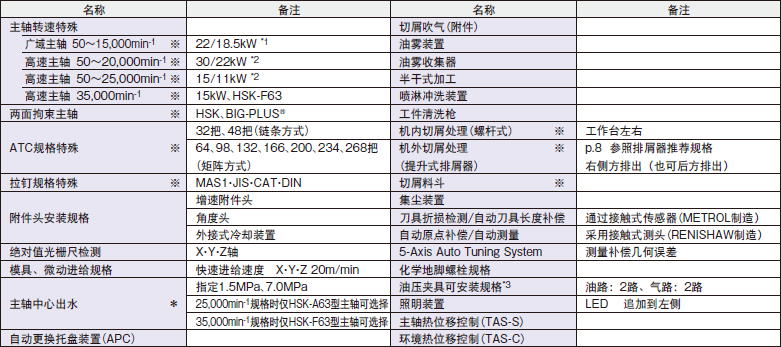

特殊規格，特殊備件

 : 相應的標準規格被刪除。?。盒枰狾kuma拉釘。（端面磨削、O形圈和通孔直徑不同于普通拉釘。）

*1. 主軸錐孔能夠?qū)?yīng)7/24錐度 No.40（BT40、BIG-PLUS?、CAT40、DIN40）、或者HSK-A63?！?2. 主軸錐孔能夠?qū)?yīng)BIG-PLUS?、HSK-A63。

*3. 無法對應APC。

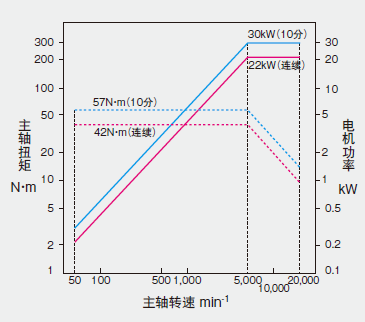

高速主軸（特殊規格）

適合模具、鋁等的高速加工

●主軸轉速： 20,000min-1

● 最大功率： 30/22kW（10分/連續）

●最大扭矩： 57/42N?m（10分/連續）

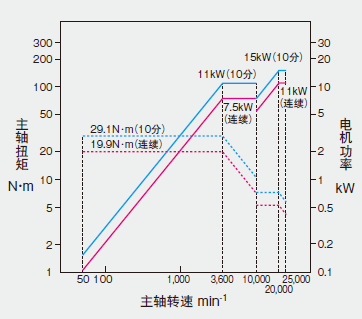

適合模具、小型精密零部件的高速加工

●主軸轉速： 25,000min-1

●最大功率： 15/11kW（10分/連續）

●最大扭矩： 29.1/19.9N?m（10分/連續）

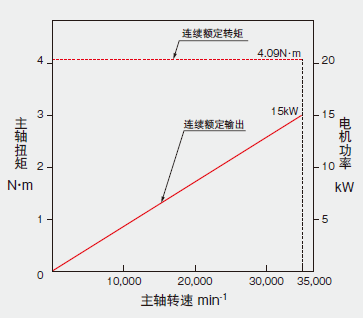

● 主軸轉速： 35,000min-1

● 最大功率： 15kW（連續）

● 最大扭矩： 4N?m

主要特殊規格

●噴淋冷卻

  切削液噴嘴

●刀具折損檢測、自動刀具長度補償

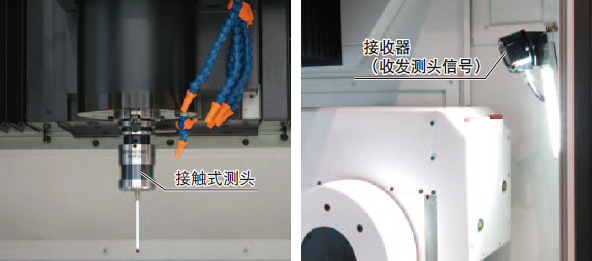

●自動原點補償、自動測量（接觸式測頭）
