對刀定位誤差是影響數控加工精度的關鍵因素之一，直接決定工件的尺寸精度和位置精度。在現代精密制造中，對刀精度要求越來越高，誤差控制從傳統的0.02-0.05毫米提升到0.005-0.01毫米甚至更高。深入分析對刀定位誤差的產生機理，掌握有效的誤差控制技術，對于提升加工質量、降低廢品率和提高生產效率具有重要意義。

一、對刀定位誤差的主要成因分析

1、機床系統誤差是對刀定位誤差的基礎因素，包括主軸跳動、導軌直線度和機床幾何精度偏差。主軸徑向跳動超過0.005毫米會直接影響對刀精度，主軸跳動每增加0.001毫米，對刀誤差增加0.5-0.8毫米。機床導軌磨損導致的直線度誤差會造成刀具路徑偏移，影響定位準確性。

2、刀具系統誤差來源于刀柄跳動、刀具磨損和裝夾精度問題。刀柄錐度配合精度直接影響刀具跳動，IT6級精度的刀柄跳動應控制在0.003毫米以內。刀具磨損會改變刀尖位置，硬質合金刀具在連續加工中磨損0.1毫米時，刀尖位置偏移可達0.05毫米。

3、測量系統誤差包括對刀儀精度、傳感器穩定性和環境干擾因素。機械式對刀儀重復精度為±0.002毫米，激光對刀儀可達±0.001毫米。溫度變化1℃會導致對刀儀測量誤差0.5-1微米，濕度和振動也會影響測量結果的穩定性。

二、操作工藝因素對定位精度的影響

1、手動對刀依賴操作者技能水平，人為誤差較大且重復性差。傳統試切對刀方法誤差范圍0.01-0.05毫米，熟練操作者可控制在0.02毫米以內。操作者的視覺判斷、手感敏銳度和經驗積累直接影響對刀精度，同一工件不同操作者對刀誤差可相差2-3倍。

2、對刀參數設置不當會放大系統誤差，包括進給速度、測量力和補償量設置。對刀時進給速度過快會產生慣性誤差，推薦速度為50-100毫米/分鐘。測量力設置過大會導致彈性變形，接觸式對刀測量力應控制在0.5-2牛頓范圍內。

3、工件裝夾狀態影響對刀基準的穩定性，夾具精度和夾緊力分布不均會造成工件變形。六面體夾具定位精度應達到0.01毫米，夾緊力應均勻分布避免工件彎曲變形。薄壁工件夾緊力控制在200-500牛頓，防止過度變形影響對刀準確性。

三、環境因素對對刀精度的干擾機制

1、溫度變化是影響對刀精度的重要環境因素，刀具和工件的熱膨脹系數不同導致相對位置變化。鋼制刀具線膨脹系數為11.5×10^-6/℃，鋁合金工件為23×10^-6/℃，溫差1℃在100毫米長度上產生1.15微米的相對位移誤差。

2、機床熱變形會改變刀具與工件的相對位置關系，主軸溫升10℃可導致刀尖位置偏移5-15微米。連續加工3小時后主軸溫升穩定，此時對刀精度相對穩定。建議在機床熱平衡后進行精密對刀操作，或采用熱誤差補償技術。

3、振動和沖擊會影響對刀儀的測量穩定性，車間內其他設備運行產生的地面振動傳遞到機床上。地面振動加速度超過0.1g時會明顯影響接觸式對刀精度，需要安裝減振基礎或選擇振動較小的時段進行對刀作業。

四、先進對刀技術的應用與優化

1、激光對刀系統通過非接觸測量消除了機械接觸誤差，測量精度可達±0.001毫米。激光束直徑0.5毫米，能夠精確檢測刀具輪廓和長度變化。系統集成刀具磨損檢測功能，實時監控刀具狀態并自動補償位置偏差，顯著提高對刀精度和效率。

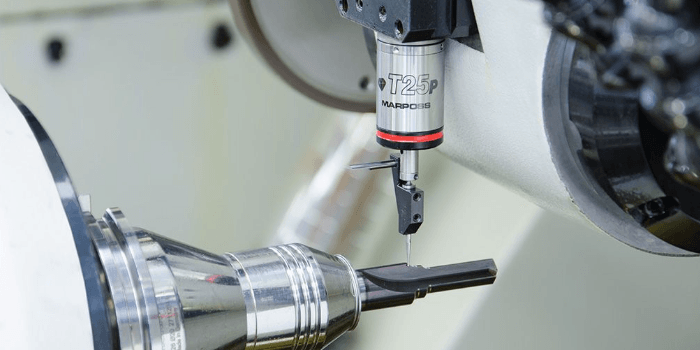

2、三維對刀儀能夠同時測量刀具的長度和徑向尺寸，建立完整的刀具幾何參數數據庫。測量周期小于30秒，重復精度±0.002毫米，支持復雜刀具形狀的精確測量。數據自動傳輸?shù)綌?shù)控系統，消除人工輸入誤差。

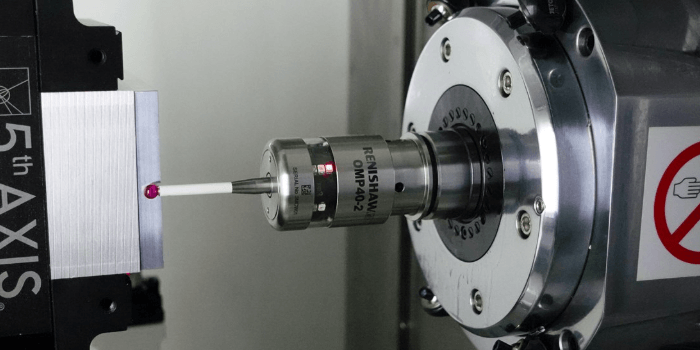

3、機內對刀技術實現刀具參數的實時更新，在加工過程中自動檢測刀具磨損并修正坐標系。接觸式機內對刀探頭精度±0.001毫米，檢測周期2-5分鐘，能夠在無人值守情況下維持加工精度。結合刀具壽命管理系統，實現智能化刀具管理。

五、對刀定位誤差的系統化控制策略

1、建立對刀精度分級管理制度，根據工件精度要求選擇相應的對刀方法和設備。IT6-IT7級精度工件采用手動對刀，誤差控制在0.02毫米；IT4-IT5級采用對刀儀，誤差控制在0.005毫米；IT3級以上采用激光對刀系統，誤差控制在0.002毫米以內。

2、制定標準化對刀作業程序，包括設備預熱、環境檢查、參數設置和結果驗證等步驟。對刀前機床預熱30分鐘達到熱平衡，檢查主軸跳動和刀柄清潔度。建立對刀參數數據庫，相同刀具和材料組合使用統一參數設置。

3、實施對刀精度統計過程控制，定期分析對刀誤差數據識別系統性問題。建立對刀精度控制圖，設定預警和控制限值，誤差超出控制限時立即停機檢查。統計數據顯示系統優化后對刀精度提升40%-60%，廢品率降低顯著。

以下是您可能還關注的問題與解答：

Q：如何選擇適合的對刀儀類型和精度等級？

A：根據加工精度要求和成本預算選擇。一般精度要求選擇接觸式對刀儀，精度±0.002-0.005毫米；高精度要求選擇激光對刀儀，精度±0.001毫米；批量生產建議選擇機內對刀系統，提高自動化水平和一致性。

Q：對刀誤差超差時的檢查和處理流程是什么？

A：首先檢查刀具裝夾和刀柄清潔度，確認主軸跳動是否正常。然后檢查對刀儀校準狀態和測量參數設置。最后檢查工件裝夾和基準面質量。按照從簡單到復雜的順序逐項排查，記錄檢查結果建立故障處理檔案。

Q：如何建立有效的對刀精度監控體系？

A：設置關鍵控制點進行定期檢測，包括首件對刀驗證、過程中抽檢和完工檢查。建立對刀精度數據庫，記錄不同刀具、材料和操作者的對刀結果。設定預警閾值，超差時自動報警并啟動應急處理程序。

Q：多軸加工中心的對刀誤差如何控制？

A：多軸機床需要考慮各軸之間的空間幾何關系，建立統一的坐標系基準。使用球桿儀校準機床空間精度，定期檢查各軸的位置精度和重復精度。采用五軸對刀程序，同時確定刀具長度和空間位置關系，誤差控制在0.005毫米以內。

對刀定位誤差控制是一個涉及機床、刀具、測量、工藝和環境多個方面的系統工程。隨著智能制造技術的發展，對刀系統正朝著自動化、智能化和高精度方向演進。企業應該建立完善的對刀誤差控制體系，通過技術升級、流程優化和人員培訓等綜合措施，持續提升對刀精度和加工質量，在激烈的市場競爭中保持技術領先優勢。
