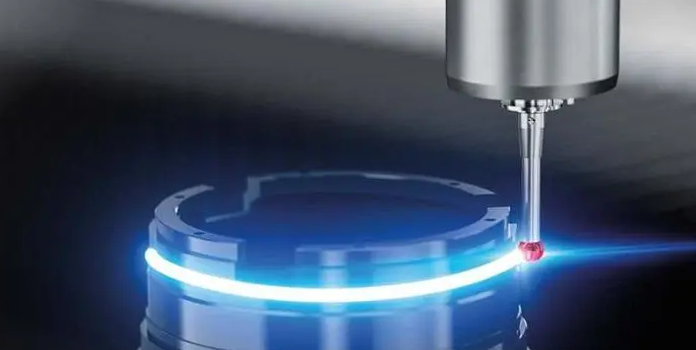

測頭作為現代工業測量系統的核心傳感器件，通過將物理接觸或非接觸的檢測信號轉換為電信號，實現對工件幾何尺寸和形位誤差的精確測量。根據信號轉換機制的不同，測頭可分為應變式、電感式、光電式、壓電式等多種類型，每種測頭都具有獨特的信號處理方式和測量特性。接觸式測頭的重復精度通常達到±0.1微米，非接觸式測頭的分辨率可達納米級，測量頻率從靜態測量到數千赫茲的動態響應。測頭的工作原理涉及傳感器技術、信號處理、機械結構設計等多個技術領域，是精密測量技術發展的重要基礎。

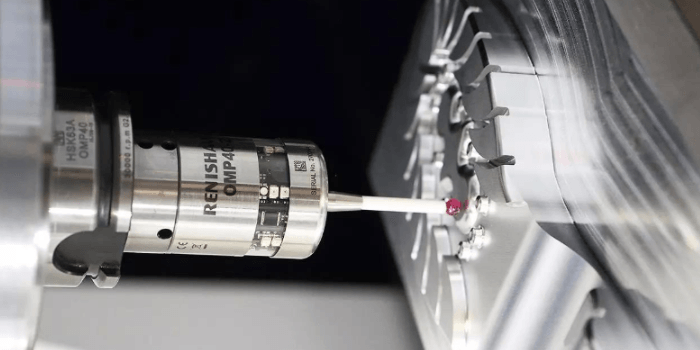

一、接觸式測頭的信號轉換原理

1、應變式測頭基于電阻應變效應工作，當測桿受到外力作用時，內部應變片發生微小變形，電阻值產生相應變化。典型的應變式測頭采用惠斯通電橋電路，應變片的電阻變化率與應變成正比，靈敏度系數約為2.0-2.2。輸出信號經過放大和線性化處理，轉換為對應的位移量。這種測頭結構簡單，成本較低，但對溫度變化較為敏感，需要進行溫度補償。

2、電感式測頭利用電感量隨位移變化的特性進行測量，常見類型包括差動變壓器式和電渦流式。差動變壓器式測頭由初級線圈、兩個次級線圈和可移動鐵芯組成，線性測量范圍通常為±1-10毫米，分辨率可達0.01微米。當鐵芯移動時，兩個次級線圈的感應電壓發生差動變化，通過相敏檢波和信號處理獲得位移信息。電渦流式測頭適用于導電材料的非接觸測量。

3、壓電式測頭基于壓電效應，當壓電陶瓷受到機械應力時產生電荷，電荷量與作用力成正比。這種測頭具有極高的剛度和響應速度，固有頻率可達數萬赫茲，適合動態測量和高頻振動檢測。但壓電測頭只能測量動態信號，無法進行靜態測量，需要配合電荷放大器使用。在精密加工中的在線測量和工件表面質量檢測中應用較多。

二、光電式測頭的光學檢測機制

1、光柵測頭采用莫爾條紋原理，由光源、準直透鏡、主柵、指示柵和光電檢測器組成。當指示柵相對主柵移動時，產生明暗交替的莫爾條紋，光電檢測器將光強變化轉換為電信號。柵距通常為10-40微米，通過四倍頻電子細分可達到0.1微米的分辨率。光柵測頭具有測量范圍大、精度高、抗干擾能力強等優點，廣泛應用于坐標測量機和精密機床的位置反饋系統。

2、激光干涉測頭利用激光的單色性和相干性，通過干涉條紋的變化測量位移。邁克爾遜干涉儀是最常用的結構，激光束經分光鏡分為參考光和測量光兩路，當光程差變化一個激光波長時，干涉條紋變化一個周期。使用氦氖激光器時，理論分辨率達到0.316微米，實際應用中可通過相位插值技術提高到納米級。激光干涉測頭是長度基準傳遞的重要手段。

3、光電編碼器測頭通過碼盤上的透光和不透光區域編碼位置信息，分為增量式和絕對式兩種類型。增量式編碼器輸出A、B兩相正交信號，通過計數脈沖數量確定位移量。絕對式編碼器采用格雷碼或二進制碼，每個位置對應唯一的數字編碼，斷電后重新上電無需尋找參考位置。高精度編碼器的分辨率可達到幾十萬線，配合電子細分技術實現亞微米級測量精度。

三、電容式測頭的電場感應原理

1、電容式測頭基于平行板電容器原理，電容量與極板間距成反比關系。當測頭接近導電工件時，測頭電極與工件表面形成電容器，電容變化率約為0.1-1皮法每微米位移。電容式測頭對介電常數變化敏感，能夠測量金屬和非金屬材料，但需要考慮環境濕度和溫度的影響。測量電路通常采用高頻振蕩器，通過頻率或幅度調制檢測電容變化。

2、差動電容測頭使用兩個電容器形成差動結構，有效抑制溫度漂移和外界干擾。當目標物體位于兩個電極中間位置時，兩個電容器的電容量相等，輸出為零。位移時一個電容增大另一個減小，差動輸出提高了測量靈敏度和線性度。這種結構特別適合小位移和微振動的精密測量，線性范圍通常為幾十微米到幾毫米。

3、電容式測頭的信號處理電路包括振蕩器、檢波器、濾波器和放大器等模塊。高頻載波信號經過電容傳感器調制后，通過同步檢波提取位移信息。工作頻率通常選擇1-10兆赫茲，平衡測量精度和響應速度的要求。數字化處理技術的應用使得電容式測頭能夠?qū)崿F(xiàn)自動校準、溫度補償和非線性修正，提高了測量精度和穩定性。

四、超聲波測頭的聲波傳播機制

1、超聲波測頭利用聲波在介質中的傳播特性進行距離測量，工作頻率通常在20千赫茲到10兆赫茲之間。發射換能器產生超聲波脈沖，經被測物體表面反射后由接收換能器檢測，根據聲波往返時間計算距離，測量精度取決于時間測量精度和聲速穩定性。聲速受溫度影響較大，每攝氏度變化約0.17%，需要進行溫度補償或使用差分測量方法。

2、脈沖回波法是超聲波測頭最常用的工作模式，單個換能器既作為發射器又作為接收器。發射脈沖寬度通常為幾微秒，重復頻率控制在1-10千赫茲，避免前次回波與當前發射脈沖重疊。接收電路包括時間增益控制、濾波和閾值檢測等功能，提高信噪比和測量可靠性。對于光滑表面和粗糙表面需要調整不同的檢測參數。

3、連續波多普勒測頭適用于運動目標的速度測量，發射連續超聲波并檢測反射波的頻率變化。多普勒頻移與目標速度成正比，頻移量為2倍目標速度乘以載波頻率除以聲速。這種測頭在流體流速測量、振動檢測等應用中具有獨特優勢。相位檢測技術能夠判斷運動方向，正交解調可以提高測量精度和動態范圍。

五、數字化測頭的智能處理技術

1、數字化測頭集成了微處理器和數字信號處理芯片，實現傳感器數據的實時處理和智能分析。內置的模數轉換器通常具有16-24位分辨率，采樣頻率達到數萬赫茲，滿足高精度動態測量的要求。數字濾波算法能夠有效抑制噪聲和干擾，提高測量信噪比。自校準功能通過內置參考標準定期修正系統誤差。

2、智能測頭具備自診斷和故障預警功能，監測傳感器工作狀態、信號質量和環境參數。機器學習算法分析歷史數據，預測測頭性能衰減和維護需求，實現預防性維護。通信接口支持以太網、現場總線等多種協議，方便與上位機和工業自動化系統集成。數據存儲功能記錄測量歷史和校準參數。

3、多傳感器融合技術將不同類型的測頭信號進行綜合處理，提高測量精度和可靠性。傳感器冗余設計增強系統的容錯能力，當某個傳感器出現故障時，系統能夠自動切換到備用傳感器繼續工作。數據融合算法包括卡爾曼濾波、貝葉斯估計等方法，實現最優估計。環境適應性控制根據工況變化自動調整測量參數。

以下是您可能還關注的問題與解答：

Q：如何根據應用需求選擇合適工作原理的測頭？

A：根據測量精度要求選擇，納米級精度優選激光干涉或電容式測頭，微米級精度可選擇光柵或電感式測頭?？紤]測量環境條件，高溫環境選擇光學式測頭，電磁干擾嚴重的場合避免使用電感式測頭。評估響應速度需求，動態測量選擇壓電或光電式測頭，靜態測量可使用應變式測頭。分析被測材料特性，導電材料適合電渦流測頭，絕緣材料選擇電容或光學測頭。

Q：測頭在使用過程中如何保證測量精度的穩定性？

A：建立定期校準制度，使用標準量塊或激光干涉儀校驗測頭精度?？刂骗h(huán)境溫度和濕度，避免環境因素對測頭性能的影響。實施溫度補償措施，修正溫度變化對測頭零點和靈敏度的影響。保持測頭清潔，定期清理傳感器表面的污垢和磨損顆粒。監控測頭工作狀態，及時發現和處理異常信號或性能衰減問題。

Q：不同工作原理的測頭在維護保養方面有哪些差異？

A：光學式測頭需要定期清潔光學元件，避免塵埃和油污影響光路。電感式測頭要檢查線圈絕緣和鐵芯狀態，防止受潮和腐蝕。壓電式測頭注意避免過載和沖擊，檢查壓電元件的極化狀態。應變式測頭要監控應變片的粘接狀態和電阻值變化。電容式測頭需要保持電極表面清潔，檢查絕緣性能。所有測頭都要定期檢查機械連接和電氣接頭的可靠性。

Q：如何提高測頭系統的抗干擾能力和測量可靠性？

A：采用差動結構設計，抑制共模干擾和溫度漂移。使用屏蔽電纜和接地措施，減少電磁干擾對信號的影響。選擇合適的信號調制方式，提高信噪比和抗干擾能力。實施數字濾波和信號處理算法，消除噪聲和異常數據。建立冗余備份系統，提高測量系統的容錯能力。定期進行系統校驗和性能評估，確保測量結果的可靠性。

測頭的工作原理體現了現代傳感器技術和信號處理技術的發展水平，不同原理的測頭在各自的應用領域發揮著重要作用。隨著微電子技術、光電技術和數字處理技術的不斷進步，測頭的精度、穩定性和智能化水平持續提升。企業在選擇和使用測頭時應充分理解其工作原理，合理配置測量系統，建立完善的維護保養制度，確保測量結果的準確性和可靠性。
